기가바이트 B550M DS3H 메인보드 에서 레이드 구성하기

기가바이트 B550M DS3H 메인보드에서 256GB SSD 2개로 레이드(RAID)를 구성하고 벤치마크를 측정해 보았습니다.

레이드 구성에 사용할 SSD는 SanDisk X110 256GB와 imation C321 256GB입니다.

SanDisk는 MLC, imation은 TLC 낸드 입니다.



B550M 메인보드는 레이드 0, 레이드 1, 레이드 10 세가지 구성 방법을 지원합니다.



레이드 0은 2개 이상 SSD 또는 HDD가 있어야 하고

구성 후 양은 사용된 디스크 수 * 가장 작은 디스크 양으로 계산됩니다.

여기서는 256GB 2개로 레이드 0을 구성할 계획으로

256GB * 2 = 500GB가 되고 실제 사용가능한 양은 475GB가 됩니다.



레이드 1은 디스크 2개가 필요하며 구성 후 양은 두 디스크 중 양이 작은 디스크 양으로 결정됩니다.



레이드 10 은 4개 디스크가 필요하며 구성 후 양은 (디스크 수 / 2) * 가장 작은 디스크 양으로 계산됩니다.



▼시모스(CMOS)에서 레이드 구성은 먼저 사타 모드를

   레이드(RAID)로 선택, 저장하고 재부팅하여 시모스로 다시 들어갑니다.

▼ 이전에 볼 수 없었던 레이드 구성 유틸리티(RAIDXpert2 Configuration Utility) 항목이 보입니다. 들어갑니다.

▼ 디스크 초기화(Initialize Disk)로 들어갑니다.

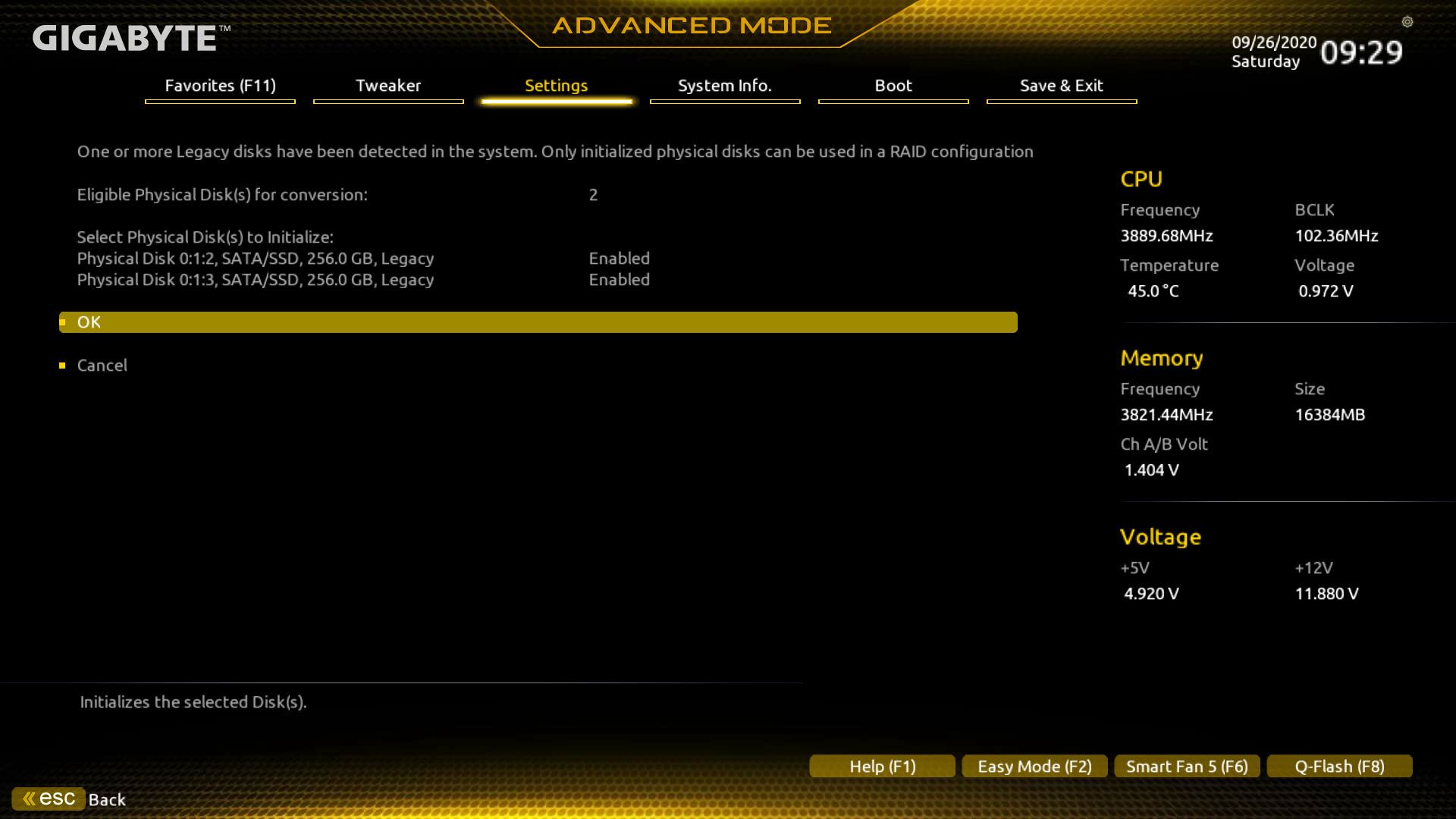

▼디스크 초기화에서 현재 메인보드와 연결된 디스크가 보입니다.

   레이드 구성에 사용할 디스크를 선택하고 오케이(OK) 합니다.

   이때 디스크의 모든 정보 삭제 경고 화면으로 바뀌면 예스(Yes)를 선택합니다.

▼어래이 매니지먼트(Array Management)로 들어가 레이드를 구성하게 됩니다.

▼ 크리에이트 어래이(Create Array)로 들어갑니다.

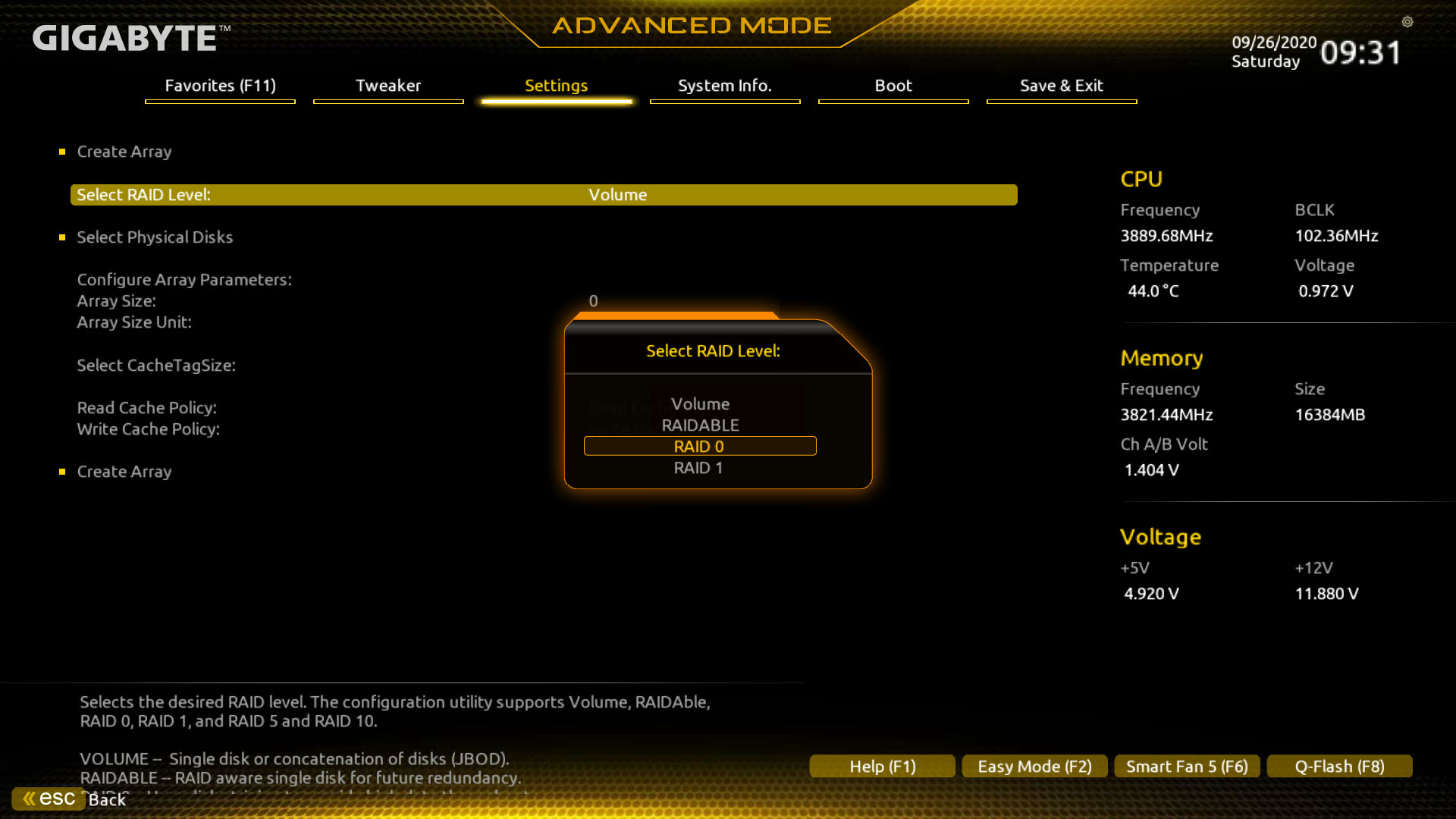

▼레이드 레벨(Select RAID Level)을 선택합니다. 레이드 0을 선택했습니다.

▼ 디스크 선택(Select Physical Disks) 항목으로 들어가 레이드를 구성할 디스크를 선택하고 적용(Apply Changes)합니다.

▼ 위와 같이 설정하면 어래이 사이즈(Array Size) 즉 레이드 양이 나타납니다.

   여기서는 510.812GB 보이며 실제 윈도우에서 사용 가능한 양은 475GB 정도 됩니다.

   화면 아래 크리에이트 어래이(Create Array)를 선택하여 레이드 구성을 완료합니다.

▼현재 레이드 구성 상태를 보려면 매니지 어래이 프로퍼티즈(Manage Array Properties) 항목으로 들어갑니다.

   아래와 같이 레이드가 구성된 상태를 살펴볼 수 있습니다.

▼ 윈도우를 설치하고 레이드 디스크 벤치마크를 했습니다.

   보시다시피 읽기, 쓰기 속도가 상당히 올랐습니다.

   실제 프로그램 실행시 일반적인 SSD 속도보다 빨라진 것을 느낄 수 있었습니다.

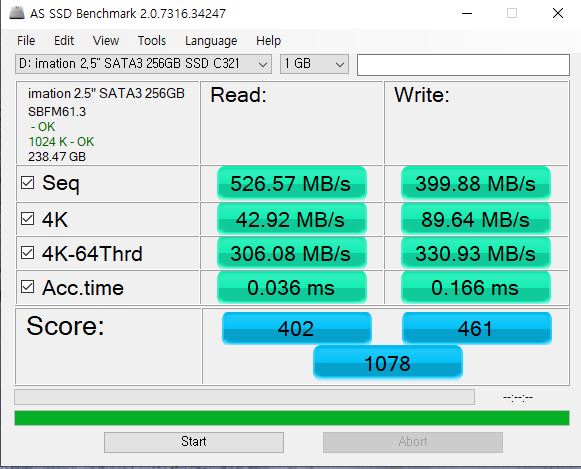

▼ 레이드 구성 이전 SanDisk SSD와 imation SSD 벤치마크입니다.

   특이한 점은 4K 읽기가 레이드 디스크 보다 미미하게 더 좋은데

   레이드 구성으로 4K 읽기가 좋아지지 않음을 알 수 있었습니다.

▼ 마지막으로 레이드 구성 후 알아야 할 점은

    시모스 부팅 항목에서 레이드 디스크가 보이지 않는 점입니다.

    윈도우를 설치해야만 보이는데 이는 레이드 모드에서는

    UEFI 부팅 디스크만 보여 주기 때문입니다.

▶ 윈도우 설치는 사전에 준비한 윈도우 설치 USB 디스크로 부팅하여 설치합니다.

    이때 USB 디스크에 레이드 드라이버를 미리 담아야 겠죠.

    또는 레이드 드라이버가 통합된 윈도우 PE로 부팅하여 WinNTSetup으로 윈도우를 설치할 수 있고,

    이때에도 드라이버 선택 항목에서 레이드 드라이버를 넣어줘야 합니다.
